1月20日 野菜自販機研究会⑫ 自動電源遮断回路のためサーキットプロテクター注文
単純に100円を投入して施錠が自動で解放されるだけの回路は簡単ですが 完全に分かっている問題点は・・・
販売価格100円玉1枚に対し 続けて2～3枚投入しても必要とされる解錠動作1回のため 余剰分コインは返却されない事・・・
つまり100円玉を何枚でも受付てしまうとクレームになりますので
その対策として 回路上にサーキットプロテクターを組み込み
コインセレクターと販売ランプを自動電源遮断する仕組みを考えました！
販売ランプ点灯状態→コイン投入→コインセレクターよりトリガ信号→遅延タイマー動作→同時接点リレー動作→サーキットプロレテクター1極側に1Ａ以上の電流が流れ1極2極側の接点が同時トリップ→2極目に流れていたコインセレクターと販売ランプ電源遮断（ランプ消灯）→以後コインを投入しても返却口よりお金がリリースされる
なおバッテリー保護のためプロテクターの1極には抵抗を仕込み
電流量を調整する予定（1W以上の抵抗)
その他
遅延タイマーモジュールにはトリガ信号の受付回数設定が出来る
機能が盛り込まれている模様で事実ならば200円以上の価格設定
も可能になるかも知れません←遅延タイマーはまだ届いていません。
サーキットプロテクター注文
配線図

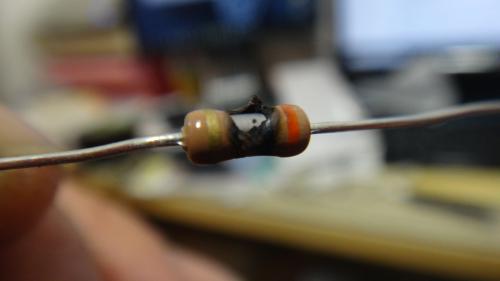

実験の結果1/4Wの抵抗では焼けてしまう
hareotokoさん 2019-01-20 13:22:30
説明文に「100円だけ投入してください」と「おつりは出ません」でいけないかな？
クレームまで考えていらっしゃるなんてすごいですね。完璧です。
ddmoterさん 2019-01-20 13:34:59
hareotokoさん～
ご無沙汰しております
手作り販売機のため
購入者は理解するとは思いますが・・
差し上げた野菜でも後でクレームもたびたび経験
難しいところです～
どらちゃんさん 2019-01-20 20:14:53
うちの自宅そばの畑で野菜をたくさん作ってるオバチャンが居るんですが、彼女は、畑の入り口の道路に面した所に商品を置く棚を設置、棚の横にはジョロが下げてあって、『ジョロに100円入れてください』って……
究極の自販機～(笑)
一度も盗られたことないって豪語してました～
いなかなんですかね～♪
ddmoterさん 2019-01-20 20:59:37
どらちゃんさん～
100円入れが置いてあるだけはよく見かけますね～
こちらも田舎なので問題無いと思っています！
自販機作りは遊びですので ご安心下さい。
どらちゃんさん 2019-01-20 22:02:14
ハイハイ
了解してますよ～♪
作るのが楽しいですよね～♪
んで、ちゃんと動くともっと楽しい……っと♪
