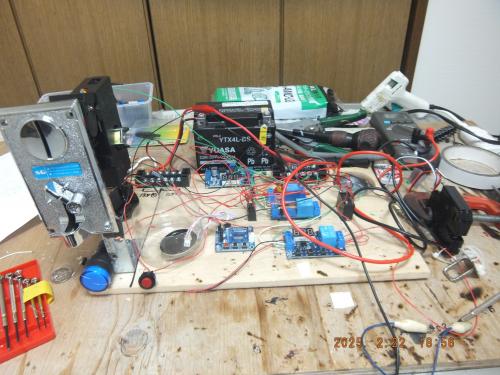

2月22日 野菜自販機研究会㊿+㊿+㊿ 200円売機⑭
これまでの200円自動販売機回路にシャットダウン回路機能を
追加して動作チェックをしてみましたが・・・
うまく動作しませんでした！
1～2号機の場合はコイン出力信号をＤＩＹしたトランジスタ回路で
増幅させて、LOW→HI 認識させましたが・・
今回は1.35vが０ｖでのスイッチングモジュールHI→LOW認識
回路のため 今回シャットダウン回路ではコインセレクター用電源が最初から0Vのためデフォルト出力の1.35Ｖが出力されていない事が原因
これより電源投入直後ではすでに１枚目のコインが投入済となり誤動作
シャットダウン回路の見直しになりました。
野菜自販機研究会㊿+㊿+㊿ 200円売機⑭

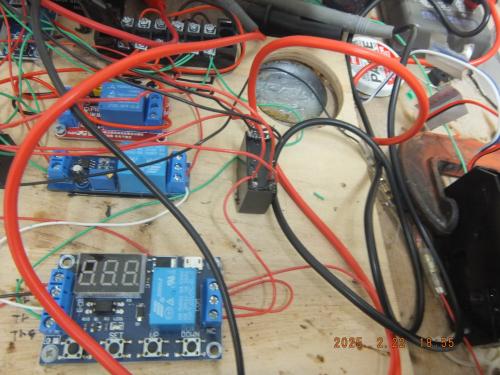

シャットダウン用リレー追加

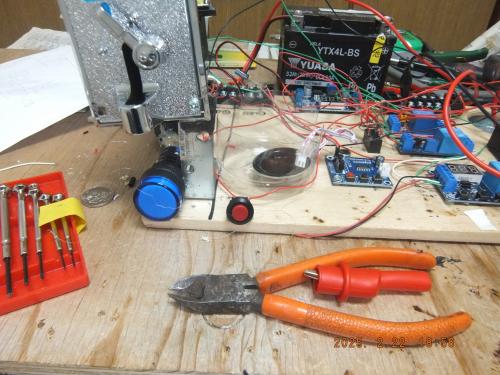

販売開始ＬＥＤと販売開始ボタン
